Product Code : 526314928594

cn Naim inscription poison 】 【 NAC152 flagship level before the finished plate (2016 edition)

₩7,200원          Domestic shipment ₩1,800원

  • Point 0 p
  • Payment
  • Maker/Origin taobao / china
  • Stuff status new
  • Stock status onsale
  • 颜色分类 [Color classification]
up down
Inquiry about product0 |Concern789 |Recommend0 |

电路说明:本板电路源至naim旗舰前级NAC152,线路与原机完全一致; time aligned filter -> volume -> gain board; 带2级缓冲的729时间电路;

核心元件:三极管采用最新原机使用的2N5087/2N5089;

输入切换:带三路音源切换,采用高可靠OMRON继电器;

印板设计:在布局方面超越原机;
      http://bbs.hifidiy.net/thread-1004721-1-1.html
      http://bbs.hifidiy.net/forum.php?mod=viewthread&tid=1016723&highlight=NAC152
电源供电:双---单声道设计,左右声道完全分开; 采用2组+24v电源供电,左右声道分开供电;也可以左右声道电源并联,采用1组+24v电源供电;

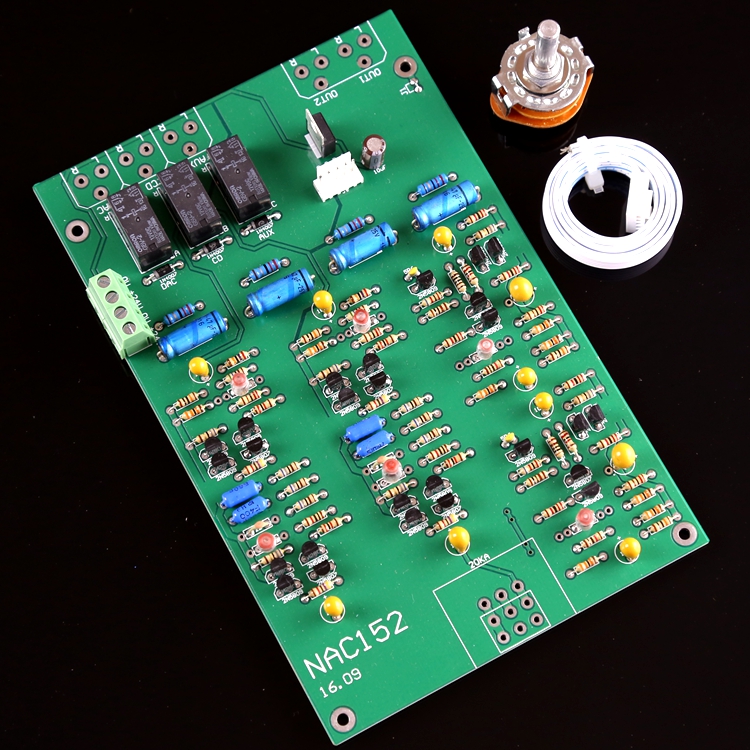

成品板价:如图成品板,不含电位器、不含RCA端子;
印板尺寸:176*113mm;

配套电源板:
   http://item.taobao.com/item.htm?spm=a1z10.3.w4002-1017895944.97.4dN67A&id=40797988378
配套变压器:
   http://item.taobao.com/item.htm?spm=a1z10.3.w4002-1017895944.73.4dN67A&id=40976353169
配套电位器(20k):
   https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-1017901862.20.jtRETT&id=9941207514
配套RCA端子(4位、6位各一只):
   https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-1017895944.24.84V6OA&id=21001699310


2016年9月发售:

输入缓冲级 线路:

输出放大级线路:该板放大倍数=1+R14/R9=1+12/1=13倍,要减小放大倍数,就减小R14。
